Il CNC di abitudine è a cuore della tagliatrice approfondita del laser

{{{sourceTextContent.subTitle}}}

Tecnologia speciale di CNC? e un sistema ottico di volo unico? aiuti la nuova macchina per ridurre i livelli drasticamente di valutazione tradizionali

{{{sourceTextContent.description}}}

La tecnologia su misura di CNC da NUMERICO sta aiutando il laser di favore del fornitore della tagliatrice del laser ad accelerare lo sviluppo di prodotto e richiamare i nuovi mercati. Usando i fissaggi ed il software speciali ha progettato da NUMERICO, l'azienda di Taiwan ha sviluppato una taglierina del laser di alta precisione.

Capace di produzione delle parti molto piccole o molto grandi dalla lamiera sottile, con un tasso d'entrata di fino a 60 tester al minuto.

Questa nuova macchina contrassegnerà il laser di favore? entrata di s nell'estremità di rendimento elevato del mercato, che l'azienda intende penetrare velocemente con una combinazione approfondita di prestazione e di valutazione altamente aggressiva che ridurrà i costi di queste macchine da circa 20 per cento.

Fondato in 1994, il laser di favore è basato sulla nuova città di Taipeh, Taiwan, con le vendite e le istallazioni industriali supplementari a Schang-Hai, la Cina. Finora, l'azienda si è concentrata sulla produzione delle taglierine del laser per l'estremità di basso costo del mercato, offrente quattro gamme della macchina per soddisfare le esigenze differenti di montaggio della lamiera sottile quale piccola fabbricazione di formato in lotti, il taglio di precisione di piccole parti, o la produzione in grande quantità di più grandi parti.

In 2010, il laser di favore ha preso la decisione strategica per estendere la relativa gamma di prodotti sviluppando una tagliatrice del laser di multi-possibilità di rendimento elevato per il mercato internazionale, che attualmente è dominato da un piccolo numero di fornitori svizzeri, tedeschi e giapponesi. L'azienda? la ricerca iniziale di s ha indicato quella unendo la relativa tecnologia di taglio del laser con i fissaggi valore-costruiti ed ha avanzato il software di CNC, potrebbe da produrre una macchina con la stessa prestazione dei leader di mercato, ma a significativamente più a basso costo.

Tutte le macchine del laser di favore sono basate su un sistema innovatore di ottica di volo, in cui la lamina di metallo che sta taglianda è sostenuta su una tabella stazionaria e la testa d'attacco che dirige il fascio laser è spostata orizzontalmente sopra la superficie dello strato. Questo metodo presenta parecchi vantaggi significativi sopra le macchine che spostano il pezzo in lavorazione sotto un fascio laser statico. La testa d'attacco ha la massa bassa e costante che facilita il posizionamento veloce e preciso, mentre spostando il pezzo in lavorazione? quale cambia la massa durante il processo di taglio? è più lenti e più difficili da realizzare, richiedendo i sistemi di controllo complessi e costosi di movimento di effettuare l'esattezza di taglio. Così come il miglioramento il rendimento e del rendimento della macchina quando taglia il materiale sottile la velocità di taglio più veloce degli aiuti ottici delle taglierine del laser di volo impedice l'accumulazione di calore che deforma il pezzo in lavorazione.

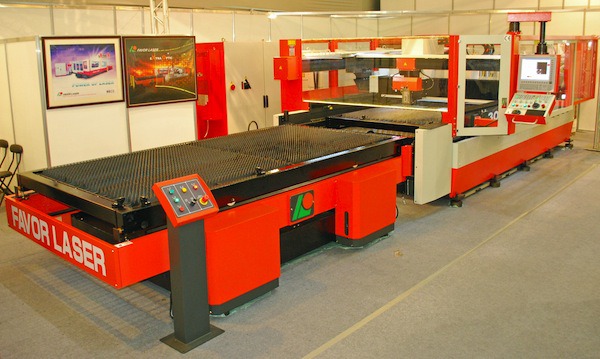

Laser di favore? la nuova XO taglierina del laser di rendimento elevato di s è una macchina di quattro assi, ma usi due motori per l'asse di X. Il posizionamento orizzontale della testa d'attacco è trattato dalle asce di Y e di X, mentre l'asse di Z controlla l'altezza della testa sopra la superficie del pezzo in lavorazione ed il quarto (u) asse è usato per caricamento e materiale di scarico. Le ottica adattabili brevettate compensano la lunghezza del fascio laser, che varia secondo la posizione della testa d'attacco riguardante l'oscillatore del laser. Un servo ad alta velocità è utilizzato per l'asse di Z? lo spacco fra la testa d'attacco ed il pezzo in lavorazione continuamente è controllato e registrato per effettuare il fuoco del fascio e per elevare l'efficienza di taglio.

Dopo lo studio delle opzioni varie di CNC, il laser di favore era acuto usare NUMERICO? sistema di CNC di s Flexium 68 per la relativa nuova macchina di XO. Il CNC è stato scelto per sia i motivi del software che dei fissaggi: I fissaggi di controllo di movimento di Flexium 68's hanno abbinato molto molto attentamente il controllo richiesto per questo tipo di macchina? più hanno compreso la flessibilità di configurazione incorporata per gli aumenti futuri? ed ha offerto la funzionalità unica del software che avrebbe facilitato la programmazione di applicazione. In particolare? Operatore dinamico? (FACCIA) la funzione, che è unica a NUMERICO, è stata giudicata ideale per il programma che controlla dinamicamente lo spacco fra la testa d'attacco ed il pezzo in lavorazione. Usando le facilità veloci di comunicazione e di calcolo, funzioni permette ai cicli di macchina event-driven di essere integrato nel nocciolo in tempo reale di CNC.

Favorisca il laser inoltre ha cercato un fornitore dei sistemi di CNC che è stato preparato attivamente partecipare allo sviluppo della taglierina del laser di XO, per contribuire a generare la soluzione di controllo ottimale. Secondo l'azienda? direttore generale, sig. Lai di s? Dopo la scelta del sistema NUMERICO di CNC per i motivi economici e tecnici, ci dilettavamo per scoprire che Taiwan NUMERICA ha disposta della perizia e dei mezzi di ingegneria e soprattutto la compiacenza, aiutarli in ogni fase del disegno. Grazie al loro aiuto, che i fissaggi su ordinazione di sviluppo inclusi ed il software di CNC, noi hanno potuti portare al nostro nuovo XO a taglierina del laser di rendimento elevato al mercato in tempo ed al preventivo. Come conseguenza dei costi riduttori di configurazione e di sviluppo abbiamo guadagnato un vantaggio competitivo enorme. La nostra macchina è probabile essere valutata circa 20-30 per cento sotto quella delle macchine paragonabili dai fornitori giapponesi e tedeschi.?

Tutti gli organi di comando di movimento della taglierina del laser di XO sono forniti da NUMERICO. Oltre che i motori, gli azionamenti ed il nocciolo di CNC di Flexium 68, la macchina usa i terminali NUMERICI dell'ingresso/uscita di Ethercat e un pannello di operatore dual-processor di Flexium FS152i con uno schermo piano da 15 pollici e un azionamento duro, operanti il sistema operativo di Windows. L'interfaccia uomo/macchina su ordinazione (HMI) è stata sviluppata interamente da Taiwan NUMERICA ed è altamente intuitiva e di facile impiego. Attualmente disponibile in inglese così come il cinese tradizionale e semplificato, il HMI può adattarsi facilmente ad altre lingue per sostenere le vendite internazionali e fa il vasto uso dei grafici? compreso visualizzazione del pezzo in lavorazione e del corso di taglio? per per facilitare funzionamento di macchina e minimizzare i bisogni di addestramento.

La taglierina del laser di XO usa i servomotori e i servodrives senza spazzola NUMERICI di NUMDrive C esclusivamente. Per accertarsi del funzionamento regolare, gli alti motori di serie di inerzia BPG sono impiegati per la X, Y ed U principali posizionanti le asce? l'asse di X utilizza due motori? mentre l'asse di Z misura con un modello medio di serie di BPX di inerzia dotato di un freno della tenuta. Le asce di X, di Y e di Z completamente sono interpolate per fornire il controllo regolare e continuo della testa d'attacco? posizione ed altezza di s sopra il pezzo in lavorazione. L'asse di Z ha una gamma di funzionamento di 100 millimetri, mentre le asce di Y e di X hanno lunghezze di funzionamento di 3 e 1.5 tester rispettivamente. Questa grande area di lavoro, unita con un'esattezza di posizionamento DI X-Y appena di ±0.01 millimetro, rende al XO una macchina molto versatile che è ugualmente capace del taglio di precisione di piccole parti multiple, o il taglio di grandi parti da un singolo strato di metallo.

Una scelta degli oscillatori del laser del CO2 con gli output di forza motrice di 3.3, 4 e 6 chilowatt permette che la prestazione della macchina sia abbinata al materiale del pezzo in lavorazione, per fornire i tassi d'entrata di taglio alti come 60 tester/minuto. Per elevare la relativa versatilità, la macchina può anche effettuare un certo numero di funzioni di montaggio di metallo dello specialista, compreso micro saldatura e micro unirsi.

Durante il tutto il processo di taglio del laser, le condizioni di gestione possono cambiare bruscamente, registrazione rapida esigente di tantissimi parametri per accertare la prestazione costante. Il controllo dell'output di forza motrice dell'oscillatore del laser è una sfida particolare di disegno? e richiede le facilità di comunicazione estremamente veloci e stabili. Per rispondere a queste esigenze, Taiwan NUMERICA ha sviluppato una carta di controllo speciale del treno di impulso per l'oscillatore del laser del CO2 nella macchina di XO. D'applicazione interamente in fissaggi (l'uso di software imporrebbe le limitazioni inaccettabili di sincronizzazione), la carta traduce il ciclo di dovere ed i segnali di controllo di frequenza, che otticamente sono accoppiati all'oscillatore per minimizzare il ritardo di trasmissione. È adatto ad uso con molti oscillatori commerciali del laser e può essere registrato per ottenere tutto l'output di forza motrice del laser da 1 a 10 chilowatt, ai punti di 1 chilowatt. NUMERICO intende aggiungendo la carta alla relativa serie di prodotti nell'immediato futuro, mettendola a disposizione di altri fornitori della tagliatrice.

Prestazione di NUMERICO? i prodotti di CNC di s e la risposta di Taiwan NUMERICA ha indotto il laser di favore completamente a rivalutare la relativa strategia di controllo di macchina. Così come la fabbricazione dell'uso esclusivo dei fissaggi e del software NUMERICI per la relativa nuova macchina di XO, l'azienda intende migrando tutte le relative serie di prodotti attuali sopra a NUMERICO? tecnologia di CNC di s. In primo luogo, questo coinvolgerà dotare la relativa gamma delle taglierine del laser di basso costo di Flexium 6 o di Flexium 8 sistemi di CNC; anche se queste macchine saranno prodotte al laser di favore? la pianta di fabbricazione di s in Cina, tutto il supporto di CNC sarà fornita da Taiwan NUMERICA.

Finora, tutto il laser di favore? le macchine di s sono state progettate per il taglio bidimensionale delle lamine di metallo piane, per mezzo degli oscillatori del laser del CO2. Tuttavia, l'azienda intende l'espansione in altre zone ed attualmente sta esaminando i laser della fibra con vista ad accedere al mercato di micro-taglio. Questi possono tagliare una gamma varia dei materiali quali rame, bronzo ed alluminio, che è virtualmente impossibile con i laser del CO2. Un altro progetto è una macchina del laser per i tubi del metallo di taglio, coinvolgente il movimento 3D con un asse girante di C e una testa del robot. Nell'anno prossimo o così, il laser di favore inoltre intende sviluppando una gamma delle macchine del punzone per arrotondare fuori la relativa offerta ai fabricators della lamiera sottile.

Tutti questi nuovi progetti saranno basati sulla tecnologia di CNC fornita da NUMERICO, come il sig. Lai spiega: ? Il livello di sostegno che eccezionale abbiamo ricevuto da Taiwan NUMERICA durante lo sviluppo della taglierina del laser di XO lontano ha superato le nostre aspettative ed ha fornito i risultati eccellenti. Per buono come integrata dei sistemi di Flexium nelle nostre serie di prodotti attuali, abbiamo deciso di basare le macchine future su NUMERICO? tecnologia di CNC di s. Sono sicuro che la nostra associazione con i posti NUMERICI favorisce il laser nella posizione migliore per generare le nuove soluzioni della tagliatrice del laser che avvantaggieranno i nostri clienti.?
