Sviluppo della sala di controllo 2020

{{{sourceTextContent.subTitle}}}

Pensi ancora a questo esempio di applicazione: una sala di controllo ha progettato per 2020 attrae i giovani prospetti di ingegneria, tra altri benefici. Vedi cinque sfide di disegno della sala di controllo e tre punte di disegno della sala di controllo.

{{{sourceTextContent.description}}}

Le applicazioni astute delle tecnologie di automazione aumentano la sicurezza, migliorano la qualità, tempo morto di diminuzione e, forse, in un beneficio non intenzionale, possono attrarre i più giovani assistenti tecnici. Questi erano fra le lezioni di applicazione istruite da un'azienda chimica importante che ha installato una nuova sala di controllo progettata con l'anno 2020 in mente, fra le presentazioni alla tribuna di industria del gruppo dell'ARCO, in febbraio, a Orlando, Fla.

Sala di controllo 2020

Michiel Tijsseling, capo di automazione trattata del Dow Chemical, lavorato ad un disegno della sala di controllo per l'anno 2020 per due unità al centro di comando degli idrocarburi dell'insenatura OC-1001 dell'ostrica, porto franco, il Texas.

Prima che l'aggiornamento, la pianta abbia 1991 sala di controllo avanzata con i pavimenti del calcolatore in pieno dei ragni. L'obiettivo era di sviluppare una sala di controllo e una possibilità di formazione migliori di che gente potrebbe comprare per uso domestico.

La navigazione facile dell'umano-macchina-interfaccia (HMI) era necessaria. I piccoli schermi con cinque strati non sarebbero sufficienti. La comunicazione e la navigazione sono state considerate nel disegno.

L'esterno della costruzione è prova di uragano e di scoppio e tutte le opzioni sono state considerate compreso un'opzione mobile della nessun-controllo-stanza. Il risultato era un disegno della futuro-prova per i funzionamenti, poiché la controllabilità del processo è una funzione dell'operatore, Tijsseling ha detto.

“Usiamo il controllo dichiarare-basato. Se ci è un viaggio, i punti nel fratempo sono indicati, con che cosa accadono automaticamente, per aiutare l'operatore fanno che cosa è necessario,„ Tijsseling hanno detto.

Tre piante sono sostenute in una zona, con le zone separate per i funzionamenti ed i ruoli di sostegno, vicine, ma non nel senso di a vicenda. Le sale di controllo sono centrali a tutti i bisogni dell'operatore.

Non-negotiables era sicurezza di cyber, nessun dongles e una stanza speciale e separata del cliente e dell'assistente vedere in anteprima, esaminare e verificare che cosa è necessario.

Il nuovo disegno genera un'interfaccia certa al procedimento per controllo ed è ridondante in un senso astuto, in modo da alcuna una componente di guasto non genera il guasto, Tijsseling spiegato. Le telecomunicazioni e quelle incaricate degli analizzatori hanno voluto usare la parte della zona, ma quelle sono state separate, pure. Il disegno 2020 è cinque generazioni oltre le tecnologie 1980 con gli strati orientati in funzione delle mansioni e le interfacce per l'incarico ed i termini startup e turbati, i funzionamenti regolari, l'integrazione di informazioni e la procedura accedono a e un luogo integrato per le tre piante, fornitori (materiale di base) e clienti.

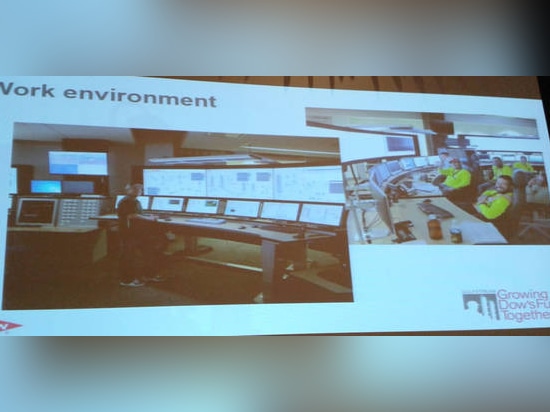

Tre 55 dentro. gli schermi forniscono una descrizione di ampia area e uno strato di operazione è indicato sui 23 dentro. schermo. In 30 secondi, un operatore può conoscere la condizione della pianta. Compie i bisogni dell'operatore, piuttosto che tutti i desideri dell'operatore. Ma mostra bene. Gli allievi ingegneria-occupati di locali sono stati impressionati con l'ergonomia e la disposizione e progettano i bisogni, l'illuminazione, il rumore, la temperatura ed il flusso di lavoro fisici sostenenti.

“Che cosa fanno io debba funzionare qui?„ chiesto ad un allievo, secondo Tijsseling. Un esecutivo che prende un giro ha portato a colleghe supplementari il next day.

Tre punte di disegno della sala di controllo

Lavorando ad un disegno della sala di controllo? Tijsseling ha offerto tre punti di consiglio.

1) Inizio presto. Prima dei programmi o della costruzione dell'illustrazione, consideri le illustrazioni di controllo inoltre.

2) Non rifinisca presto. Continui fino a che il disegno non sia ottimale. Lavori esso giornaliere e faccia gli investimenti supplementari in grafici.

3) Usi l'abbondanza degli esperti e non solo quel familiare con il disegno precedente. Ottenga le informazioni dall'industria e dagli esperti per ottenere la gente interessata. Cerchi un'innovazione ottenendo coinvolto presto, ascoltando gli utilizzatori finali per fissare il fondamento per i responsabili del futuro.

Il disegno intelligente della sala di controllo può generare un modo futuristico e funzionale migliorare i funzionamenti.

Il contrassegno T. Hoske è responsabile soddisfatto, l'ingegneria di controllo, mezzi del CFE, mhoske@cfemedia.com.

Il supplemento IN LINEA più informazioni è incluso sopra e sotto con la versione in linea ampliata di questo articolo.

Cinque sfide di disegno della sala di controllo

Il disegno della sala di controllo dell'insenatura 2020 dell'ostrica del Dow Chemical mette gli operatori nelle facilità di sostegno e del centro nelle zone circostanti, come indicato alla tribuna di industria del gruppo dell'ARCO, a Orlando, Fla. I quadrati neri sono colonne di sostegno. Cortesia: Contrassegni il T. Hoske, sfide di disegno della stanza di ConControl, secondo Michiel Tijsseling, capo di automazione trattata del Dow Chemical, alla tribuna di industria del gruppo dei 2016 ARCHI a Orlando, Fla., includa quanto segue:

1. La maggior parte delle rappresentazioni grafiche dell'operatore sono subpar perché:

a. Non presenti le informazioni più importanti all'operatore

b. Imiti le piastre frontali o il processo e la strumentazione diagrams (P&IDs)

c. Non dica abbastanza circa il processo.

2. Il disegno della sala di controllo è spesso un'aggiunta in stabilimenti di fabbricazione.

3. Il disegno ottimale della sala di controllo avvantaggia la sicurezza, merito operativo e riduce gli avvenimenti non pianificati.

4. I pannelli analogici spesso hanno fatto ad operatori una buona descrizione del processo, ma lo schermo del tubo a raggi catodici (a tubo catodico) ha cambiato quello.

5. La scienza del disegno della sala di controllo deve progredire dall'ergonomia al ergonometrics, che comprende l'elevazione del rendimento così come disagio di minimizzazione.
