La piattaforma radiofonica universale tratta Digitahi e l'analogo dell'eredità

{{{sourceTextContent.subTitle}}}

Il CMX7241/7341 fornisce una piattaforma comune che può trasportare FDMA PMR/LMR digitale, TDMA PMR/LMR digitale e l'analogo dell'eredità.

{{{sourceTextContent.description}}}

(PMR) un'unità di elaborazione comune radiofonica mobile riservata della piattaforma per sostenere accesso multiplo di divisione di frequenza digitale/analogico (FDMA) PMR/LMR e 2 sistemi digitali multipli di accesso di divisione di tempo della scanalatura (TDMA) è stata sviluppata dai microcircuiti senza fili a bassa potenza con sede in Gran-Bretagna degli specialisti CML a semiconduttore.

La radio mobile riservata, anche conosciuta come la radio mobile professionale (PMR) e la radio mobile della terra (LMR) negli Stati Uniti, è un sistema di comunicazioni radio del campo che usa portatile, mobile, la stazione base e le radio della sezione comandi della spedizione. L'impiego delle attrezzature radiofoniche di PMR è basato sui campioni come MPT-1327, la radio Trunked transeuropea (TETRA), APCO 25 e DMR ed è progettato per uso dedicato dalle organizzazioni specifiche quali l'ambulanza, il fuoco ed i servizi di polizia.

A seguito della transizione della radio bidirezionale dalla tecnologia analogico-digitale, alcuni sistemi digitali di TDMA e di FDMA PMR/LMR ancora hanno richiesto le piattaforme radiofoniche che potrebbero sostenere la tecnologia del anlog da una prospettiva dell'eredità.

Sfida complessa di disegno

Con ogni sistema potenzialmente che ha i requisiti e specifiche differenti che hanno interessato il disegno radiofonico reale di architettura, il Sacro Graal dei fornitori radiofonici di singola piattaforma radiofonica redditizia universale si è trasformato in in una sfida complessa di disegno.

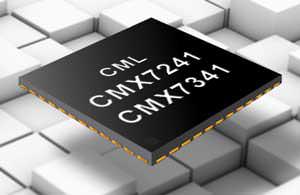

La spiegazione razionale dietro l'unità di elaborazione comune della piattaforma di CMX7241/7341 PMR (fig. 1) ha precisato per richiamare questa. Il CMX7241/7341 fornisce una piattaforma comune che può trasportare FDMA PMR/LMR digitale, TDMA PMR/LMR digitale e l'analogo dell'eredità. Sulla base della tecnologia componente riservata di FirmASIC del CML, un'immagine di funzione (FI) può uploaded nel dispositivo per determinare le funzioni CMX7241/7341 e le caratteristiche di funzionamento generali.

Il primo FI mette a fuoco su digitale e sull'analogo FDMA PMR/LMR. Fornisce un insieme completo della caratteristica compreso le funzioni ausiliarie per sostenere l'intera radio. L'azienda dice che una volta unita con la relativa ricevente CI di conversione diretta CMX994, presenta una soluzione radiofonica flessibile e altamente integrata della piattaforma.

Caratteristiche di funzionamento

Le caratteristiche di funzionamento principali dell'unità di elaborazione comprendono l'analogo automatico/rilevazione digitale; PMR/LMR digitale; ST del ETSI 102 658, ST 102 490 e conformità 166 dell'en 301; interfaccia di aria inclusa fisica e strati di programmazione dei dati; e modi 1, funzionamento 2 e 3.

Da una prospettiva di analogo PMR/LMR, le caratteristiche operative includono: En 300 086, en 300 296 e conformità di TIA-603-D; realizzi l'elaborazione dell'audio; segnalazione infracustica; segnalazione della audio-fascia; e un modem 1327 di MPT. La carta stradale di immagine di funzione include: DMR, NXDN e PDT.

Figura 2 mostra PMR/LMR digitale/analogico tipico l'applicazione radiofonica. La ricevente di conversione diretta CMX994 fornisce l'integrazione massima del su-circuito integrato che permette che una piccola ricevente di rf sia realizzata con le componenti esterne minime. I miglioramenti nelle tecnologie a semiconduttore hanno veduto DCRx sempre più spostare il superhet come la scelta di tecnologia per gli apparecchi radioriceventi in molte applicazioni.

Flessibilità di disegno

All'inizio di quest'anno i microcircuiti di CML hanno aggiunto la modulazione 16-FSK alla cartella senza fili multimoda del modem di dati CMX7164.

L'aggiunta della modulazione costante della busta 16-FSK si pensa che aumenti la flessibilità di disegno di questo modem CI, permettendo ai sistemi di telemetria di evolversi in più alto rendimento di dati senza la necessità di muoversi verso un piano d'azione lineare di modulazione.

Il CMX7164 riguarda sia la busta costante che gli schemi lineari di modulazione compreso GMSK/GFSK, 2/4/8/16-level FSK e 4/16/64 di QAM ed inoltre fornisce una buona piattaforma per sostenere gli schemi di modulazione di cliente-specific.

Il CMX7164 ora è disponibile, offrendo il funzionamento a bassa potenza 3.3V nel piccolo imballaggio di VQFN/LQFP.
