LabVIEW ha sintonizzato per la radio definita software

{{{sourceTextContent.subTitle}}}

Strumento nazionale? la s (Ni) LabVIEW è ben nota per il relativo uso nel controllo, prova e misura e ambienti di sviluppo

{{{sourceTextContent.description}}}

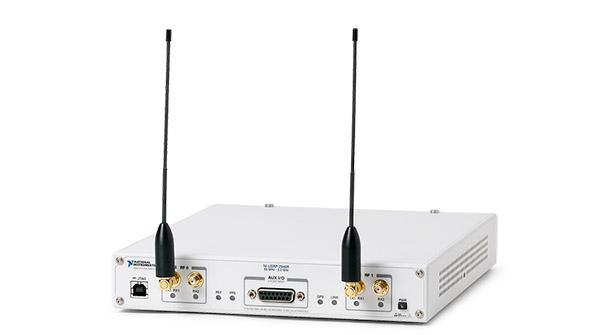

Ciò include la radio definita software (DSR). La prova del Ni ed i fissaggi di misura inoltre è utilizzata per il lavoro di DSR in modo da è sorpresa che il Ni designa questo spazio come bersaglio. Ni? la s il più in ritardo che offre non solo trasporta i fissaggi di sostegno di DSR ma il Ni ha sintonizzato LabVIEW e dato esso alcune nuove caratteristiche progettate specificamente per il disegno di DSR scorre. Inoltre funziona con la nuova radio universale del software (USRP) RIO periferico (fig. 1) che incorpora un Xilinx Kintex-7 FGPA. Le versioni sono a disposizione per trattare le frequenze fino a 6 gigahertz con una larghezza di banda di 40 megahertz.

La nuova serie di disegno del sistema di comunicazione di LabVIEW (comunicazioni di LabVIEW) designa lo sviluppo come bersaglio di DSR per le applicazioni come il funzionamento in multiplex frequency-division ortogonale (OFDM) LTE e 802.11. Permette che le applicazioni siano spostate dalla concezione verso FPGAs per la valutazione in tempo reale dei disegni. Questo processo fa partecipare spesso un certo numero di gruppi dagli scienziati che progettano le procedure per gli sviluppatori che devono fare questi disegni funzionare su fissaggi reali. Come minimo significa muoversi dai disegni di virgula mobile verso i fissaggi più efficienti e più redditizi del punto fisso.

Questi gruppi usati spesso possiedono i toolsets che richiedono l'espansione di un disegno da uno all'altro tempo di presa e potenzialmente che aggiungono gli errori alla miscela. Le comunicazioni di LabVIEW permette che una singola serie sia usata. Incorpora LabVIEW come la base ma ha richiesto alcuni aumenti importanti di migliorare lo sviluppo di DSR.

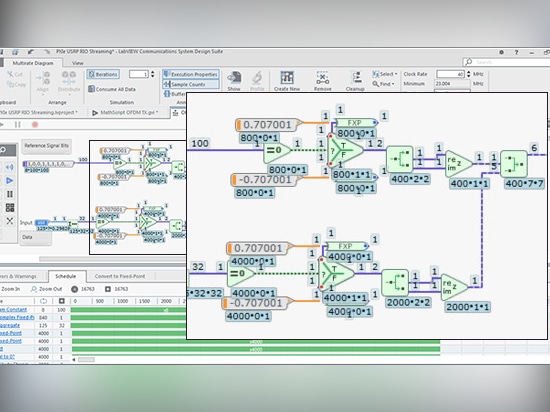

In particolare, le comunicazioni di LabVIEW aggiunge lo schema del multirate (fig. 2) che usa il nuovo linguaggio di programmazione grafico di GMRD (schema del multirate di G). Assomiglia mólto alla lingua di LabVIEW G usando i blocchi ed i legare fra i blocchi con la simile semantica di dataflow ma il sistema aziona diversamente una punta che LabVIEW standard. I nuovi programmi dello schema sono sistemi sincroni di dataflow. Infatti, alcuni di quei piccoli numeri che possono essere indicati con ogni blocco sono la larghezza di banda a quel punto.

Il Ni potrebbe andare con un'esecuzione convenzionale di LabVIEW ma il risultato sarebbe sensibilmente più complesso allo sviluppatore. Inoltre sarebbe abituato ad un programmatore ma non ai gruppi addetti alla progettazione di DSR che lavora all'applicazione iniziale.

LabVIEW sostiene i blocchi che contengono il codice di C così come il codice di MATLAB .m. Ciò può anche essere usata con le comunicazioni di LabVIEW. Il disegno iniziale di procedura è fatto spesso in MATLAB.

Gli attrezzi inoltre sono destinati per girare lo schema del multirate che comincia normalmente usando la virgula mobile al punto fisso. Ha la possibilità di determinazione del numero delle cifre significative state necessarie per i calcoli in questione ed i risultati voluti. Il sistema genera gli istogrammi e le tabelle trabocco/di flusso sotterraneo che lasciano gli sviluppatori vedere come il disegno va.

Il UI include un tasto per fornire ad un clone dell'esecuzione corrente in modo da i progettisti possono fare facilmente i cambiamenti incrementali di cui i risultati di prestazione possono essere confrontati. Ciò permette la sintonizzazione dell'esecuzione del punto fisso mentre si assicura che i risultati siano all'interno di spec.

Il risultato finale è un'esecuzione che può essere caricata programmi oggetto al FPGA nel USRP RIO. Ciò è un'esecuzione di LabVIEW che fornisce il supporto avanzato di ricerca degli errori. Il sistema è integrato con Xilinx? s Vivado (vedi? La serie di disegno di FPGA genera la disposizione minima globale? sullo strumento di progettazione di electronicdesign.com) FPGA. Ciò lo rende più facile integrare l'altra funzionalità in un disegno di FPGA.

Le comunicazioni di LabVIEW attualmente sostiene due strutture di applicazione. Uno è per LTE e l'altro è per 802.11. Sono le esecuzioni ready-to-run e compiacenti di codice sorgente che gli sviluppatori possono sviluppare sopra.

Il sistema già è stato usato per i progetti importanti. Nokia ha tagliato un anno fuori dal relativo ciclo di disegno permettendolo alla tecnologia della dimostrazione 5G. L'università di LUND ha avuta un prototipo in tempo reale con 100 antenne di MIMO in servizio in sei mesi.

Alcune di nuove caratteristiche nelle comunicazioni di LabVIEW che sono più generiche possono avvolgere in su in LabVIEW tradizionale in avvenire. Nel frattempo, gli sviluppatori di DSR otterranno di approfittare di intera serie.
